简约版—标准客房智能控制器GH-860(M)

产品描述

型号:GH-860(M)

编号:1005 适用于中高端酒店客户

同类产品

GH-860(S)

系统概述

简约版—GH-860(M)主机由客房智能控制单元、继电器输出模块、调光输出模块、电源模块、空调末端控制模块、指示驱动模块等组成,以上各模块业主可根据实际功能需求进行自由组合,可实现对灯光、窗帘等客房内设备的智能控制,适用于中端酒店客户。

特 点

◆ 客房智能控制主机结构精巧,安装体积小
◆ 可满足客户一般的智能控制需求
◆ 与目前较为成熟的GH-860S主机平台相兼容
◆ 成本较低

技术参数

项目 名称 说明
基本特征 标准型RCU型号 GH-860(M)
标准型RCU尺寸 340×160×60 mm
标准型RCU箱尺寸 400×300×100 mm标配
RCU参数 工作电压 AC200V~AC240V
额定功率 8W
安装方式 RCU箱内螺丝固定或外置
CPU主频 7.3728MHz
工作环境温度 0~70℃
输入采集 开关量 32路,接入普通翘板、自复位开关、门磁、SOS开关、窗磁、红外探测器等弱电输入信号
特殊功能 2路,接入插卡取电信号,一路为AC220V、一路为DC5V或DC9V
门铃按键 1路,来自门外显示器
输出控制 继电器AC220V/10A 17路,16路用于照明及插座电源输出(每路功率不超过200W),1路用于控制配电箱内的交流接触器
大继电器AC220V/30A 1路,用于大功率用电器设备电源输出(每路功率不超过400W)
调光输出 2路白炽灯调光输出,每路功率不超过60W
运行指示输出 29路,用于显示电源、通讯、故障等状态
显示指示输出 4路,显示勿扰、清理、稍候、退房
单客房内部通讯 RS485内部通讯总线 2400~9600 bps,可同多个网络温控器、智能插卡取电开关等设备通讯
网络通讯(二选一) RS485增强型通讯口 2400~9600bps(一间客房有故障,不影响其他客房)
TCP/IP以太网 10/100M自适应

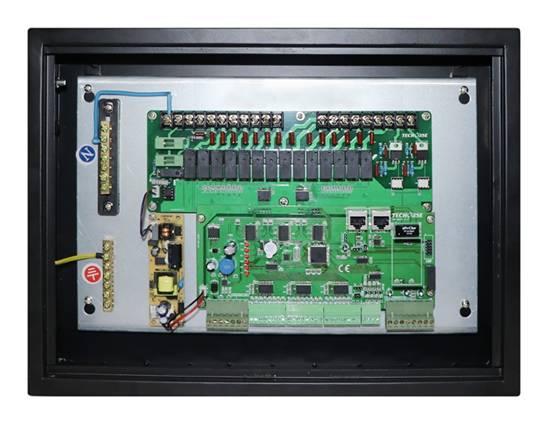

产品图片

产品示意图
